水槽長度：4500-14300mm
螺旋直徑：500-3000mm
處理量：20-11880t/d
適用物料：石英石、金礦石、鐵礦石、銅礦石、礦砂、礦漿、細泥、水泥熟料、磁黃鐵礦等
服務熱線：0371-67772626
獲取優惠報價型號齊全可定制，歡迎來廠參觀
國家環保標準

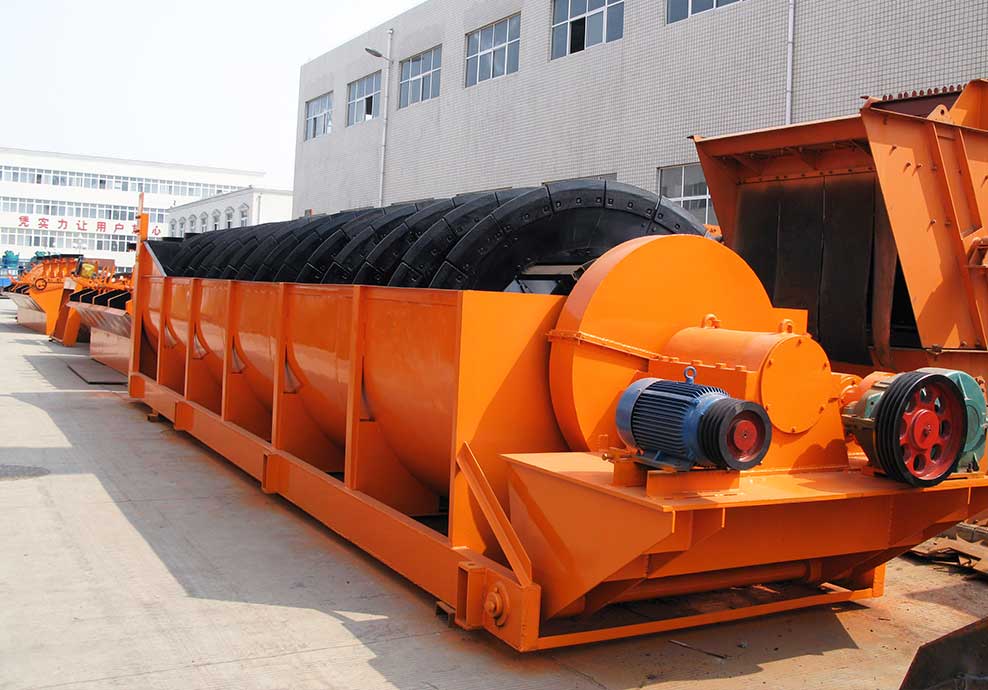

煤作為我國主要的燃料，對于煤的分類也較為精細化，在選煤的過程中，需要對粗煤和細煤進行分類，此時用到的就是分級機。紅星粗煤泥分級機是專門針對煤的特性，而打造的一款針對性較高的分級產品，解決了因?yàn)槊旱V擴大生產，煤泥水流量增加，原煤泥水倉容積不夠，造成煤泥增多，水倉利用率低下，嚴重影響煤礦的經濟效益等問題。紅星機器廠家結合原煤煤質資料分析，確定采用粗煤泥分級機處理煤泥水，進而實現循環利用。
.jpg)
煤泥水以一定壓力沿漸開線方向進入粗煤泥分級機的分級旋流器，在旋流器內產生內、外旋流，并在內旋流中形成空氣柱。在離心力的作用下，粗顆粒的離心力大于徑向力，逐漸靠近器壁，而細顆粒的徑向力大于離心力，隨煤漿回轉，細顆粒由器壁向中心逐漸移動。粗煤泥沿器壁由底流口排出，細煤泥則由溢流口排出，從而完成了粗細煤泥的分級。
旋流器底流粗煤泥由中央給料箱進入分級機的分選槽中，水由泵打入分選槽底部的流體分配器，并在槽體內產生上升水流，入料中沉降速度恰好等于上升水流速的物料懸浮于分選槽中，形成具有一定密度的干擾床層。干擾床密度可由上升水流的速度來控制。當達到穩定狀態時，入料中沉降速度低于上升水流速的顆粒將進入溢流成為精礦，而沉降速度大于上升水流速的顆粒將穿過床層進入底流成為尾礦，從而實現粗煤泥的分選。
(3).jpg)
1、分選密度寬，在1.351.90g/cm3可調。
2、粒度范圍寬，范圍達20.3mm。
3、設備單位面積處理能力大，分選效率高。
4、無需重介質和化學藥劑。
5、設備除電控部分外，自身無運動部件，電耗低。
6、一體化設計，設備結構緊湊，節省基建投資。
7、方形結構設計，尾礦排料閥數少，設備投資省。
8、壓力倉設計，布水花管與布水板上布水噴嘴共同產生上升水流，增強了上升水流的均勻性，提高了分選效果。
9、設備運行穩定可靠，自動控制水平高，還可實現壓力水倉在線反沖洗功能。
.jpg)
處理干煤泥量/t·h-1：6580
入料粒度/mm：0.31
入料濃度/g·L-1：100120
上升水壓力/MPa：0.070.10
槽體容積/m3：4.8
分選密度/g·cm-3：1.35~1.90
尾礦排料閥數量/個：1
執行器功率/kW：0.75×1
執行器型式：電液執行器
粗煤泥分級機處理量達到80t/h，精煤泥灰分為9.89%，分選密度δp＝1.63g/cm3，可能偏差Ep＝0.08，分選下限達0.3mm，滿足了用戶精煤灰分小于10.0%的要求。
.jpg)
1、水力采煤機實現了正常連續生產，增加了礦井煤炭的年產量。
2、降低了襄垣煤礦萬發選煤廠入洗原煤的煤泥含量，選煤廠的介質和藥劑消耗得到了有效的控制，節約了生產成本。
3、礦井水得到了有效的循環利用，降低了襄垣煤礦運行成本。
4、提高了襄垣煤礦的精煤產率，增加了企業經濟效益。
(2).jpg)
粗煤泥分級機經過實際運行，不僅分選效果良好，而且自動化程度高，便于操作，故障率低，具有較高的可靠性，保障了煤礦系統的連續正常運行，提高了企業經濟效益。如需了解粗煤泥分級機報價及相關詳情，歡迎撥打0371-67772626咨詢。
| 型號 |
螺旋直徑 |
水槽長度 |
螺旋轉速(r/min) |
處理量（t/d） |
電動機功率 |
外形尺寸（mm≤） |
總重 |
||||
| 按返砂 |
按溢流 |
傳動用 |
升降用 |
長 |
寬 |
高 |
|||||
| FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
| FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
| 2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
| 2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
| FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
| 2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
| 2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
| FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
| 2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
| 2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
| FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
