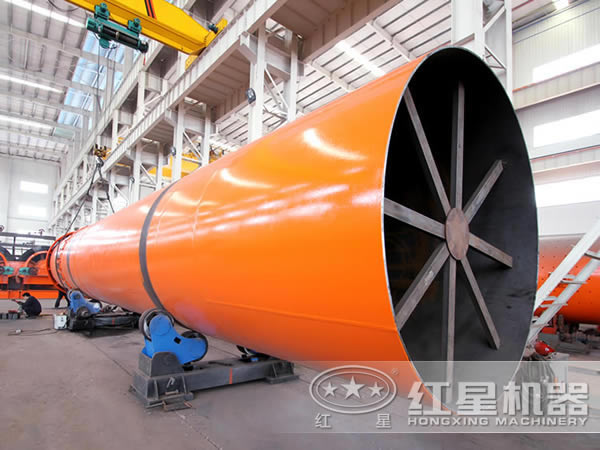

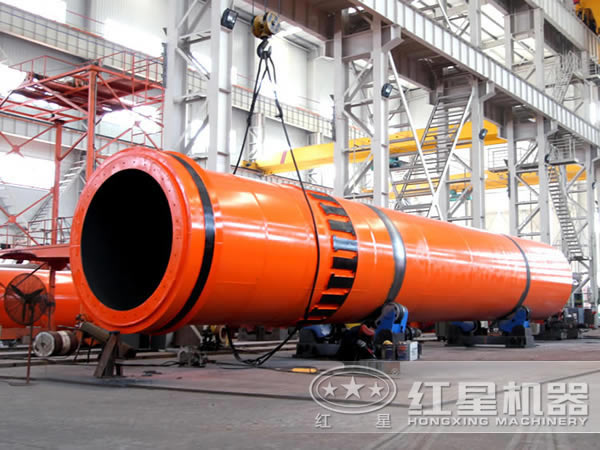

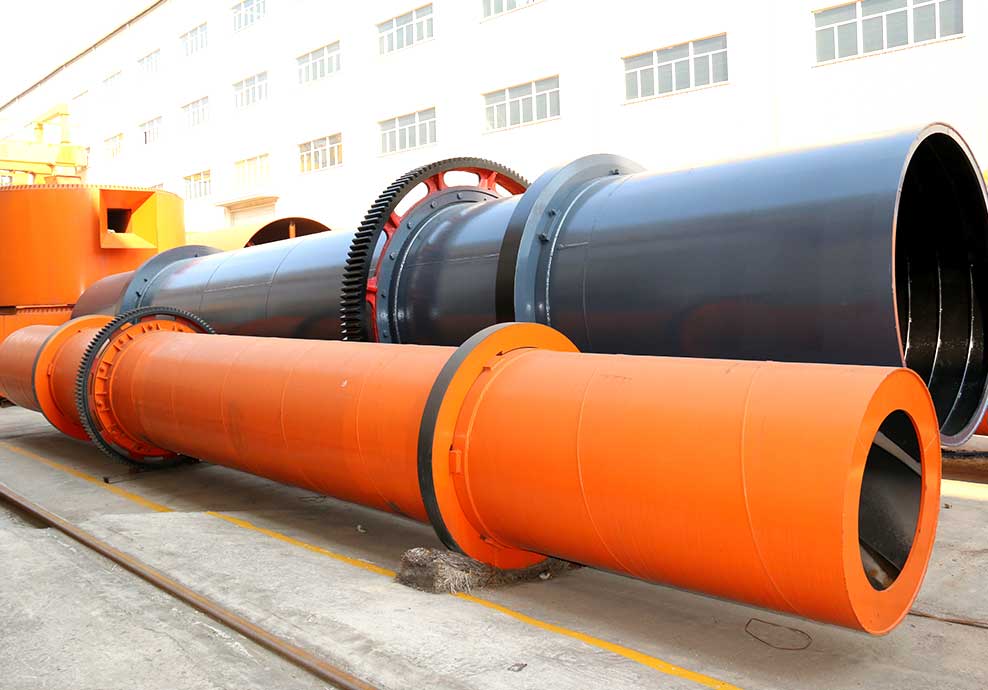

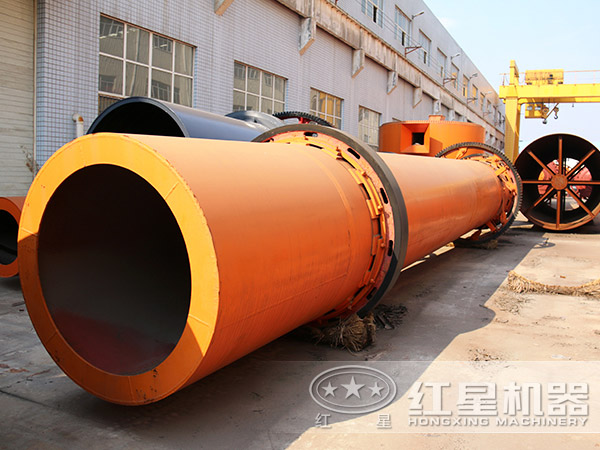

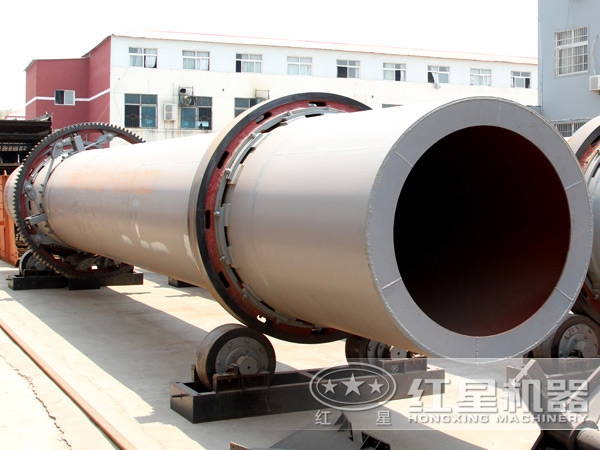

煤泥烘干機介紹

煤泥本身具有高濕、高粘結性，傳統的烘干機沒能針對這一特點，"旋耙飛騰三級多回路"煤泥專用烘干機采用打散裝置，可將粘結的煤泥打散后烘干，加大了煤泥與熱風的接觸面積，使熱利用率得到極大的提高，烘干后的煤泥可一次性將水分降低到12%一下，烘干后的煤泥可直接作為燃料使用。使得煤泥變廢為寶。另外我公司的研發部門經過多年的不懈努力，可將鍋爐尾氣做為煤泥烘干機的供熱源，成功推出利用鍋爐廢氣烘干機。是供熱無投資，用熱無成本。真節能干燥，真正節能環保。

工作原理及結構

紅星公司是目前國內從事煤泥烘干機研發專業的企業，是國內煤泥烘干行業集設計、制作、銷售于一體的科技型企業，經過近幾年的快速穩步發展已逐漸成為是國內煤泥烘干設備行業品牌的公司。由于煤泥具有高水分、高粘性、高持水性和低熱值等諸多不利條件，很難實現工業利用，紅星公司召集干燥專家針對目前煤泥行業市場行情和各地煤泥的特性，進行一次次的技術攻關和實踐，精心打造出第五代煤泥烘干系統，該套設備運行穩定，操作維護方便，價格更實惠。

煤泥烘干機主要由熱源、打散裝置、帶式上料機、進料機、回轉滾筒、帶式出料機、引風機、卸料器和配電柜構成。該套設備工作原理如下：煤泥由于具有一定的粘性，在烘干過程中濕煤泥進入烘干機后分以下幾個工作區：一是導料區，濕煤泥進入此區與高溫?zé)犸L(fēng)接觸迅速蒸發水分，物料在大導角的抄板抄動下，形不成粘結便被導入下一個工作區； 二是清理區，濕煤泥在此區被抄板抄抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置便十分合理地清掃了內壁粘附的物料，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高了干燥速率；三是傾斜揚料板區，濕煤泥在此區已 呈低水分松散狀態，物料在此區已不具有粘結現象，經過熱交換后物料達到所要求的水分狀態，進入出料區；四是出料區，滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個烘干過程。

性能特點

1、烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低；

2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高；

3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；

4、煤泥烘干機系統采用新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；

5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；

6、煤泥烘干機實現了 " 零水平推力 " ，大大減少了擋托輪的磨損，筒體運轉平穩可靠；

7、烘干機采用 " 調心式托輪裝置 " ，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；

8、可根據用戶要求控制產品粒度和水分，烘干煤泥時產品水分可達 8% 以下，粒度可控制在 8mm 以下。

注：此處列舉的部分煤泥烘干機型號。如需更詳細烘干機資料。請聯系我們。 電話：0371-67772626

本文地址： http://m.dianlanliao.com/productlist/202.html

煤泥烘干機 技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
